2018年4月17日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于Richtek（立锜科技）的RT7100/RT7075（二合一）/RT7051與RT7052（三合一）MCU的全新BLDC FOC Sensor-Less馬達控制解決方案，該方案特別為工業風扇、家用風扇及FFU（風扇過濾裝置）等應用而設計。

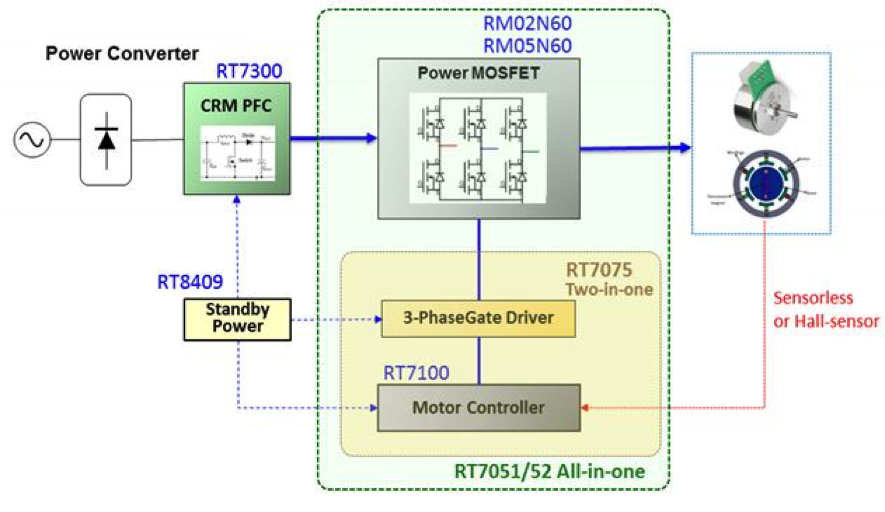

圖示1-大聯大品佳推出的基于Richtek的RT7100/RT7075（二合一）/RT7051與RT7052（三合一）MCU的全新BLDC FOC Sensor-Less馬達控制解決方案系統框架圖

Richtek的RT7100/RT7075（二合一）與RT7052（三合一）主要功能為BLDC/PMSM電機控制應用微處理器。它集成了ARM32位的Cortex-M0內核和外圍馬達控制電路并內含FOC（Field Oriented Control）與Sensor less（無傳感器）及With Hall Sensor電機控制算法。該系統包含ADC、DCA、通信接口、SVPWM、Watch dog、Timer、電流感應，過電流保護和過溫度保護等功能，且都集成在同一個IC中，搭配RT7300（PFC IC）+RT8409GS-F（Buck IC）+RT9058-50GV（LDO）可有效減少周邊器件數量與節省電路板空間和降低系統成本。上述實用功能，使得RT7100/RT7075能廣泛應用于馬達控制領域。

圖示2-大聯大品佳推出的基于Richtek的RT7100/RT7075 32位MCU的全新BLDC FOC Sensor-Less馬達控制解決方案的應用示意圖

RT7100/RT7075已通過IEC60730-1 B類家電安全標準日用品規范并符合認證通過UL。工程師可以直接利用這個UL認證縮短產品開發周期。RT7075（二合一）內含Gate driver，可有效縮短馬達控制電路板空間與成本。RT7051/RT7052（三合一），MCU+Gate Driver+MOSFET適合運用再小型化馬達50W一下產品應用。

方案特色

? 無傳感器、正弦波磁場定制控制（FOC）；

? ARM32位Cortex-M0 CPU，最大工作頻率50MHz；

? 內存大小：16KB MTP、4KB ROM和4KB SRAM；

? 工作電壓范圍：4.5V-5.5V；

? 電源管理：正常睡眠和深度睡眠；

? RT7100GC/RT7075；

? 通過UL的IEC60730-1 Class B認證；

? 通信接口：I2C和UART；

? 10通道10-bit ADC；

? 1通道電流型6-bit DAC；

? 3通道電壓型8-bit DAC；

? 過電流保護和過溫度保護。

圖示3-大聯大品佳推出的基于Richtek的RT7100/RT7075 ARM32位的Cortex-M0全新BLDC FOC Sensor-Less馬達控制解決方案之規格介紹

方案主要相關零件

1.二合一方案：RT7075內含Gate driver+ Richtek MOSFET

2.MCU RT7100 + Gate Driver RT7024GS+ Richtek MOSFET

3.MCU RT7100 + Infineon IPM + Microchip ATtiny817

4.周邊相關零件AC/DC Floating Buck與LDO
